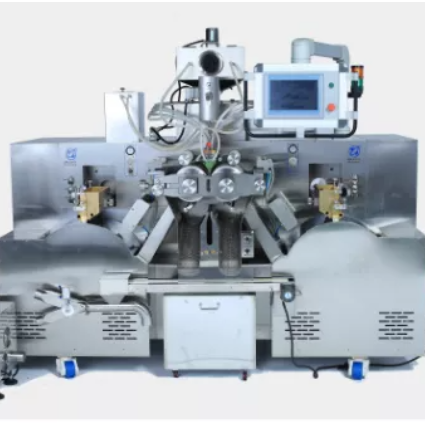

ما هو مغلف الكبسولات الطرية وكيف يعمل؟

في عام 1930، اخترع روبرت باولي شيرير طريقة القالب الدوار. أدى هذا الإنجاز إلى تغيير صناعة الأدوية إلى الأبد. واليوم، يتطور هذا الإرث من خلال التكنولوجيا الرقمية الحديثة المعتمدة على PLC. يعمل كوحدة مغلف الكبسولات الطرية مركزية في هذه العملية. يقوم في نفس الوقت بتكوين، تعبئة، وإغلاق الجرعات السائلة أو شبه الصلبة في أغلفة جيلاتينية أو نباتية.

لماذا يهم هذا؟ يقوم مديرو الإنتاج ومسؤولو تطوير التنمية باستمرار بتقييم المعدات لتحقيق أقصى قدر من الإنتاجية وضمان الامتثال الصارم. يعد فهم هذه الآليات الأساسية أمرًا بالغ الأهمية لنجاحك. يجب عليك تقييم أداء الماكينة ومعدلات الإخراج القابلة للتطبيق والكفاءة الإجمالية بدقة. في هذه المقالة، نستكشف التشريح الأساسي لهذه الآلات. سوف تتعلم كيف تتم عملية التغليف خطوة بخطوة. نحن نغطي أيضًا المتطلبات الأساسية للمنشأة، وتنوع الجرعات المعقدة، واستراتيجيات الترقية الرقمية لتحسين أرضية الإنتاج لديك.

الوجبات الرئيسية

• معيار القالب الدوار: تظل طريقة القالب الدوار هي المعيار الذهبي للصناعة، حيث تدمج بسلاسة تشكيل الشريط، والضخ الدقيق، والختم المحكم.

• الاعتماد على البيئة: يتأثر أداء الماكينة بشكل كبير بظروف المنشأة؛ التحكم الدقيق في درجة الحرارة (21-24 درجة مئوية) والرطوبة (30-35% رطوبة نسبية) غير قابل للتفاوض.

• قابلية التوسع الرقمي: تعمل الترقية إلى ماكينة الكبسولات الطرية الأوتوماتيكية المزودة بعناصر تحكم PLC ومزامنة التروس الإلكترونية على تقليل تباين التعبئة إلى أقل من 2% وتدفع الإنتاجية القابلة للتطبيق إلى ما يزيد عن 98%.

• تركيبات متقدمة: يجب أن تستوعب الآلات الحديثة تركيبات متنوعة، بدءًا من الجيلاتين الحيواني القياسي وحتى البدائل النباتية عالية اللزوجة والحشوات المستحلبة الدقيقة التي تقل عن 100 نانومتر.

التشريح الأساسي لآلة تغليف الكبسولات الطرية

يجب عليك تقييم الأجهزة بعناية قبل الشراء. تختلف مكونات مستوى الدخول بشكل كبير عن الأجزاء عالية الأداء. عالية الجودة على عدة آليات دقيقة. تعتمد سنقوم بتفكيك هذه المكونات الأساسية لنوضح لك بالضبط ما هو الأكثر أهمية أثناء التقييم. آلة تغليف الكبسولات الطرية

براميل الصب (براميل التبريد)

تعمل هذه الأسطوانات الدوارة على تبريد الجيلاتين السائل إلى شريط متواصل وموحد. يجب أن تبحث عن كثب عن أدوات التحكم الدقيقة في التبريد. يؤدي السماكة غير المتساوية هنا إلى فشل كارثي في ​​اتجاه مجرى النهر. إذا تقلبت درجة حرارة الأسطوانة، فإن الشريط الناتج سوف يمتد بشكل غير متساو. وهذا يضر بالدفعة بأكملها.

مضخة حقن

تقوم المضخة بتوصيل الجرعة الدقيقة من المكونات الصيدلانية الفعالة (API) إلى غلاف التشكيل. تستخدم الآلات المتطورة آليات القيادة الخطية المتقدمة. وهي تضمن بقاء معدلات الخطأ في حجم التعبئة أقل من 2%. تمنع الدقة هنا هدر واجهة برمجة التطبيقات (API) المكلفة وتضمن الامتثال التنظيمي الصارم.

الوتد (جزء التدفئة)

يقوم هذا المكون بتسخين شرائط الجيلاتين مباشرة قبل أن تقوم القوالب بضغطها معًا. يجب أن تطلب أدوات تحكم في درجة الحرارة قابلة للضبط بدرجة عالية. يمكنك الاختيار بين حمام مائي أو أنظمة التدفئة الكهربائية. يتطلب الجيلاتين النباتي درجة حرارة تتراوح بين 46 و57 درجة مئوية حتى يندمج بشكل صحيح. يحتاج الجيلاتين الحيواني التقليدي إلى 35-45 درجة مئوية فقط.

يموت الروتاري

تقطع القوالب وتغلق الأشرطة المزدوجة في شكل الكبسولة ثلاثي الأبعاد النهائي. تقييم جودة المواد بدقة. يجب على البائعين استخدام سبائك من الدرجة المستخدمة في صناعة الطيران والتي يتم تصنيعها باستخدام الحاسب الآلي عالي الدقة. وهذا يضمن طول العمر ويمنع اختلال المحاذاة الميكانيكية. كما يضمن سمك التماس لا يقل عن 20٪ من إجمالي الصدفة. طبقات ضعيفة تسبب تسربات فورية.

خطوة بخطوة: كيف تعمل آلة الكبسولة الناعمة

إن فهم الحقائق التشغيلية يتطلب المرور الفعلي. تتبع عملية التغليف تسلسلًا زمنيًا صارمًا. نحن نقوم بتحليل الخطوات المادية الدقيقة التي تخضع لها المواد الخاصة بك أثناء الإنتاج.

1. ذوبان الجيلاتين وتحضير المواد: يقوم المشغلون بإذابة الجيلاتين عند درجة حرارة 70 درجة مئوية تقريبًا. يحتفظون بها في خزانات الخدمة بالقرب من 50 درجة مئوية. يجب عليك مراقبة محتوى الرطوبة المستهدف (45-47%) واللزوجة بدقة. يحدث هذا قبل تغذية الجهاز. الانحرافات البسيطة هنا تدمر المسار بأكمله.

2. تشكيل الشريط والتشحيم الدقيق: يتدفق الجيلاتين السائل إلى براميل الصب. يشكل شريطين متميزين. تنفيذ أنظمة التشحيم الدقيقة خلال هذه المرحلة. ضعي كميات محددة من MCT أو الزيوت المعدنية الخفيفة. تستخدم الإعدادات المتقدمة زيوت نباتية معينة. إنهم يحققون عملية كبسولة 'خالية من الغسيل'. وهذا يقلل بشكل كبير من الجهود التشغيلية النهائية.

3. التعبئة والختم (عمل القالب الدوار): يتلاقى الشريطان عند الإسفين. الإسفين يسخنهم. تقوم مضخة الحقن بتعبئة السائل بينهما. يؤدي هذا إلى توسيع الشرائط بسرعة في تجاويف القالب. تقوم القوالب الدوارة بقطع وإغلاق الأشرطة المزدوجة معًا على الفور.

4. التشكيل والتبريد والتجفيف الأولي: الكبسولات المختومة حديثًا قابلة للطرق بدرجة كبيرة. يقوم المشغلون بتوجيههم على الفور إلى المجفف. إنهم يتخلصون من الرطوبة الأولية ويثبتون شكل قشرتهم هنا. وأخيراً، ينقلها المشغلون إلى أنفاق التجفيف للمعالجة النهائية.

أفضل الممارسات للعمليات

لا تتعجل في مرحلة ذوبان الجيلاتين. يتطلب الترطيب المناسب وقتًا ونزع الهواء من الفراغ بشكل صارم. ستؤدي الفقاعات الموجودة في كتلة الجيلاتين إلى ظهور نقاط ضعف في غلاف الكبسولة النهائي. نوصي أيضًا بإجراء فحوصات معايرة يومية لنظام التشحيم الدقيق الخاص بك لمنع تراكم الزيت الزائد.

المتطلبات الأساسية للمنشأة: التكاليف الخفية للتغليف

يمكن للواقع البيئي أن يؤثر بسهولة على أداء الماكينة أو يعطله. حتى المغلف المتميز لا يمكنه التعويض عن ظروف المنشأة السيئة. يجب عليك إعداد البنية التحتية للمبنى الخاص بك بعناية قبل التثبيت.

التحكم في المناخ (HVAC)

يحمل نظام التدفئة والتهوية وتكييف الهواء (HVAC) في منشأتك عبئًا تشغيليًا هائلًا. يجب أن تحافظ غرفة التغليف على درجات حرارة تتراوح بين 21-24 درجة مئوية (70-75 درجة فهرنهايت). يجب أن تحتفظ بالرطوبة النسبية عند 30-35٪ بالضبط. انحرف عن هذا، وسوف تذوب شرائط الجيلاتين الخاصة بك أو تصبح هشة. تتطلب غرف التبريد والتجفيف ضوابط أكثر صرامة للرطوبة. تحتاج إلى 20-25% رطوبة نسبية لمعالجة الأصداف بشكل صحيح دون تشويهها.

إعادة تدوير شبكة الجيلاتين

يجب عليك استعادة 'شبكة الجيلاتين'. يشير هذا إلى شريط النفايات المتبقي بعد قطع القالب للكبسولات. تقوم الأنظمة المتكاملة بشكل صحيح بإعادة تدوير 60-80% من هذه الشبكة. ويعتبر هذا التعافي عاملاً حاسماً في كفاءة المواد على المدى الطويل. يؤدي التخلص من هذه الشبكة إلى تدمير هوامش إنتاجية المواد الخاصة بك بسرعة. تستخدم المرافق الحديثة أنظمة مطابقة الألوان ذات الحلقة المغلقة لمزج الشبكات المعاد تدويرها بسلاسة مرة أخرى في دفعات الجيلاتين البكر.

تقييم التنوع: الجرعات المعقدة ومتطلبات السوق الجديدة

يجب أن تتعامل أجهزتك مع اتجاهات الصياغة المستقبلية. تتطلب الجرعات المعقدة تنوعًا كبيرًا في استخدامات الماكينة. إن شراء معدات ذات غرض واحد يحد بشدة من استجابة السوق في المستقبل.

الجيلاتين النباتي (التابيوكا/النشا)

يفضل السوق الاستهلاكية بشكل متزايد الخيارات النباتية. يجب أن تتعامل الآلات مع اللزوجة العالية بسلاسة. كما أنها تتطلب درجات حرارة ختم مرتفعة مقارنة بالجيلاتين الحيواني. يجب أن يتحمل الإسفين حرارة أعلى دون حرق البوليمرات النباتية الحساسة. تأكد من أن جهازك يحدد التوافق المستند إلى المصنع مباشرة في الوثائق الفنية الخاصة به.

تعبئة السوائل المتقدمة

تأكد من أن أنظمة المضخة والتحريك لديك تتعامل مع أنواع السوائل المختلفة بكفاءة. وتشمل هذه المعلقات الصلبة والسائلة والمحتويات القابلة للذوبان في الماء. ترى أيضًا كبسولات هلامية مستحلبة اليوم. أنها تشكل مستحلبات دقيقة أقل من 100 نانومتر في الجهاز الهضمي. وهذا يعزز التوافر البيولوجي لـ API بشكل كبير. اطلب من البائعين الحصول على بيانات تحقق دقيقة. تحقق من توافق الكبسولات المعوية المغلفة أو سريعة الذوبان. سوف ينسد نظام المضخة غير المرن على الفور عند التعامل مع المعلقات الثقيلة.

متى يجب الترقية: عناصر التحكم الرقمية وتبرير عائد الاستثمار

تشكل الإعدادات الميكانيكية القديمة مشاكل يومية كبيرة. يجب أن تفهم الانتقال من الروابط الميكانيكية إلى الأتمتة الرقمية. يفصل هذا التحول الإنتاج الحديث عن الأساليب التي عفا عليها الزمن.

المشكلة مع الروابط الميكانيكية

تعتمد الآلات القديمة بشكل كامل على التروس المادية والروابط الميكانيكية. إنهم يعانون من اختلال ميكانيكي مع مرور الوقت. وهذا يسبب ارتفاع معدلات العيوب وضعف أختام الكبسولة. أنت أيضًا تواجه فترة توقف طويلة أثناء التغييرات. يجب على الميكانيكيين ضبط التوقيت يدويًا، مما يؤدي إلى إضاعة نوبات العمل بأكملها.

الحل الرقمي (PLC والتروس الإلكترونية)

تعتمد آلة الكبسولات الطرية الأوتوماتيكية على وحدات التحكم المنطقية القابلة للبرمجة (PLC تستخدم الأنظمة الحديثة واجهات HMI سهلة الاستخدام تعمل باللمس. يقومون إلكترونيًا بمزامنة شوط المضخة وبراميل الصب والقوالب الدوارة. يمكنك تغيير التوقيتات عبر نقرة على الشاشة بدلاً من مفتاح الربط. ) .

نتائج الأعمال

النظر في نتائج الأعمال الفورية. التكامل الرقمي يزيل الانجراف الميكانيكي تمامًا. يمكنك تحقيق عوائد قابلة للحياة أكبر من 98٪. يدعم الإعداد الإنتاج المستمر عالي السرعة دون عناء. تتجاوز بعض الوحدات بسهولة 500000 كبسولة في الساعة. كما أنها تضمن الامتثال الصارم لممارسات التصنيع الجيدة (GMP). يمكنك الحصول على تسجيل بيانات دقيق وقابل للتدقيق من كل دفعة تلقائيًا.

مخاطر الإنتاج الشائعة واستكشاف أخطاء المعدات وإصلاحها

المناقشات الصادقة حول نقاط الفشل تبني الثقة التشغيلية. تعمل المعدات عالية الجودة على تخفيف هذه المخاطر اليومية بشكل فعال. نحن نلخص عقبات الإنتاج الأكثر شيوعًا أدناه.

استكشاف أخطاء مخطط الملخص وإصلاحها

المشكلة: سمك الشريط غير متساوي

يتسبب التبريد غير الصحيح للأسطوانة أو المحاذاة الميكانيكية غير الصحيحة في حدوث هذه المشكلة. إذا كان أحد جوانب الشريط أرق، فسوف تنفجر الكبسولات أثناء التمدد. تعمل الآلات المتطورة على تخفيف ذلك باستخدام معايرة الميكرومتر الآلية. يقومون بضبط فجوات صندوق الموزعة ديناميكيًا للحفاظ على التجانس المثالي.

المشكلة: أختام ضعيفة أو كبسولات متسربة

يؤدي انخفاض درجة حرارة الإسفين أو اختلال القالب إلى حدوث تسربات كارثية. إذا لم يتمكن الإسفين من الحفاظ على الحرارة المستهدفة، فلن يندمج الجيلاتين. تعمل وحدات التحكم في درجة الحرارة PID عالية الاستجابة على حل هذه المشكلة من خلال التفاعل مع التقلبات الدقيقة على الفور. تمنع القوالب الدقيقة المُشكَّلة باستخدام الحاسب الآلي أيضًا حدوث اختلال ميكانيكي أثناء التشغيل عالي السرعة.

المشكلة: التصاق الكبسولة (التكتل)

الإفراط في التشحيم عادة ما يسبب التكتل. يقوم المشغلون بغمر الأشرطة بالزيت لمنع الالتصاق، ولكن هذا يخلق منتجًا نهائيًا لزجًا وفوضويًا. يمكنك إصلاح ذلك عن طريق ترقية أجهزتك. استخدم أنظمة توصيل التشحيم الدقيقة المستهدفة. إنهم يطبقون ما يكفي من الزيت لمنع التصاق القالب دون ترك بقايا زائدة.

خاتمة

إن آلة الكبسولة الناعمة هي أكثر بكثير من مجرد مكبس ميكانيكي بسيط. تعمل كنظام بيئي متكامل. فهو يتطلب تناغمًا حراريًا وحجميًا وبيئيًا دقيقًا ليعمل بشكل صحيح.

عند تقييم الموردين، قم بتطبيق منطق القائمة المختصرة الصارم هذا:

• دقة حجم تعبئة الطلب أقل من 2%.

• تتطلب إمكانات المزامنة الرقمية الكاملة عبر PLCs الحديثة.

• ضمان التوافق الحراري مع الجيلاتين النباتي عالي اللزوجة.

• التحقق من أنظمة التشحيم الدقيقة لعمليات خالية من الغسيل المحتملة.

لا تخمن على استثمارات المعدات. نحن نشجع المشاورات الفنية مباشرة مع الشركة المصنعة. اطلب إجراء اختبار تجريبي للتحقق من لزوجة واجهة برمجة التطبيقات (API) وسلوكيات الصياغة على الجهاز المستهدف قبل الالتزام.

التعليمات

س: ما هي درجة الحرارة والرطوبة المثالية لتشغيل آلة تغليف الكبسولات الطرية؟

ج: تتطلب غرف التغليف عمومًا درجة حرارة تتراوح بين 21 إلى 24 درجة مئوية (70 إلى 75 درجة فهرنهايت) ورطوبة نسبية تتراوح بين 30 إلى 35%. تحتاج مناطق التجفيف إلى رطوبة أقل (20-25% رطوبة نسبية) لعلاج الأصداف بشكل صحيح.

س: هل يمكن لآلة الكبسولات الناعمة القياسية تشغيل الجيلاتين الحيواني والنباتي؟

ج: نعم، ولكن فقط إذا كان الجهاز مزودًا بنظام تسخين قوي. الجيلاتين النباتي شديد اللزوجة ويتطلب أن يصل الإسفين إلى 46-57 درجة مئوية، مقارنة بـ 35-45 درجة مئوية اللازمة للجيلاتين الحيواني القياسي.

س: ماذا يعني تغليف الكبسولات الطرية 'الخالية من الغسيل'؟

ج: يشير هذا المصطلح إلى عملية تستخدم نظام تشحيم دقيق للغاية (غالبًا ما يستخدم زيوت نباتية معينة) مما يلغي الحاجة إلى خطوة ثانوية للغسيل بالمذيبات لتنظيف الكبسولات النهائية، مما يقلل بشكل كبير من النفقات التشغيلية والبصمة البيئية.

س: كيف يمكنك إصلاح تسرب الكبسولات الطرية أثناء الإنتاج؟

ج: عادة ما يكون سبب التسربات هو الإسفين البارد الذي يمنع الدمج الصحيح للشريط أو القوالب الدوارة المنحرفة. عادةً ما يؤدي ضمان المزامنة الإلكترونية الدقيقة عبر PLC وإعادة معايرة درجات حرارة الإسفين إلى حل المشكلة.
