ما هي آلة تغليف الكبسولات الطرية وكيف تعمل؟

يؤدي الانتقال من أشكال الجرعات الصلبة التقليدية إلى الكبسولات الطرية المملوءة بالسوائل إلى فتح فرص كبيرة في السوق. يمكنك التقاط المستهلكين الذين يبحثون بسرعة عن امتصاص أسرع، وزيادة التوافر البيولوجي، وسهولة البلع. ومع ذلك، فإن توسيع نطاق إنتاج الكبسولات الطرية الحالي لديك يتطلب معدات متخصصة ومصممة بشكل عالي. غالبًا ما يؤدي اتخاذ قرار الشراء الخاطئ إلى اختناقات مستمرة في الإنتاج. فهو يسبب هدرًا مفرطًا للمواد الخام ويؤخر إطلاق المنتجات. يعد فهم المبادئ الميكانيكية الدقيقة للتغليف أمرًا بالغ الأهمية لنجاح التصنيع الخاص بك. يسمح لك بتقييم مواصفات الماكينة المعقدة بشكل صحيح. يمكنك تقليل معدلات رفض الدفعات المكلفة من خلال الاختيار المستنير للمعدات. كما تضمن أيضًا الامتثال التنظيمي الصارم منذ أول عملية إنتاج. توفر هذه المقالة الشاملة تفصيلاً تفصيليًا لعملية تغليف القالب الدوار. سوف نستكشف بدقة متطلبات المعدات المساعدة اللازمة للتشغيل المستمر دون انقطاع. وأخيرا، سوف تتلقى إطارا قائما على الأدلة. يمكنك استخدام هذا الدليل لتقييم أفضل الأجهزة التي تلبي احتياجات منشأتك المحددة ووضع قائمة مختصرة لها بثقة.

الوجبات الرئيسية

• يعتمد معيار الصناعة على طريقة التغليف بالقالب الدوار لتشكيل الكبسولات الطرية وتعبئتها وختمها في وقت واحد.

• إن شراء آلة تغليف الكبسولات الطرية ليس سوى جزء من الاستثمار؛ يتطلب الإعداد الوظيفي عملية تصنيع كبسولات هلامية متكاملة بما في ذلك خزانات الصهر وأنظمة التجفيف.

• يجب أن يركز التقييم على دقة الأدوات (لمنع التسرب)، وكفاءة التغيير، والامتثال لممارسات التصنيع الجيدة (cGMP) بدلاً من مجرد الحد الأقصى من الناتج النظري.

• يعتمد نجاح التنفيذ بشكل كبير على التحكم في مناخ المنشأة (HVAC) وتدريب المشغلين على استكشاف الأخطاء وإصلاحها بشكل مستمر.

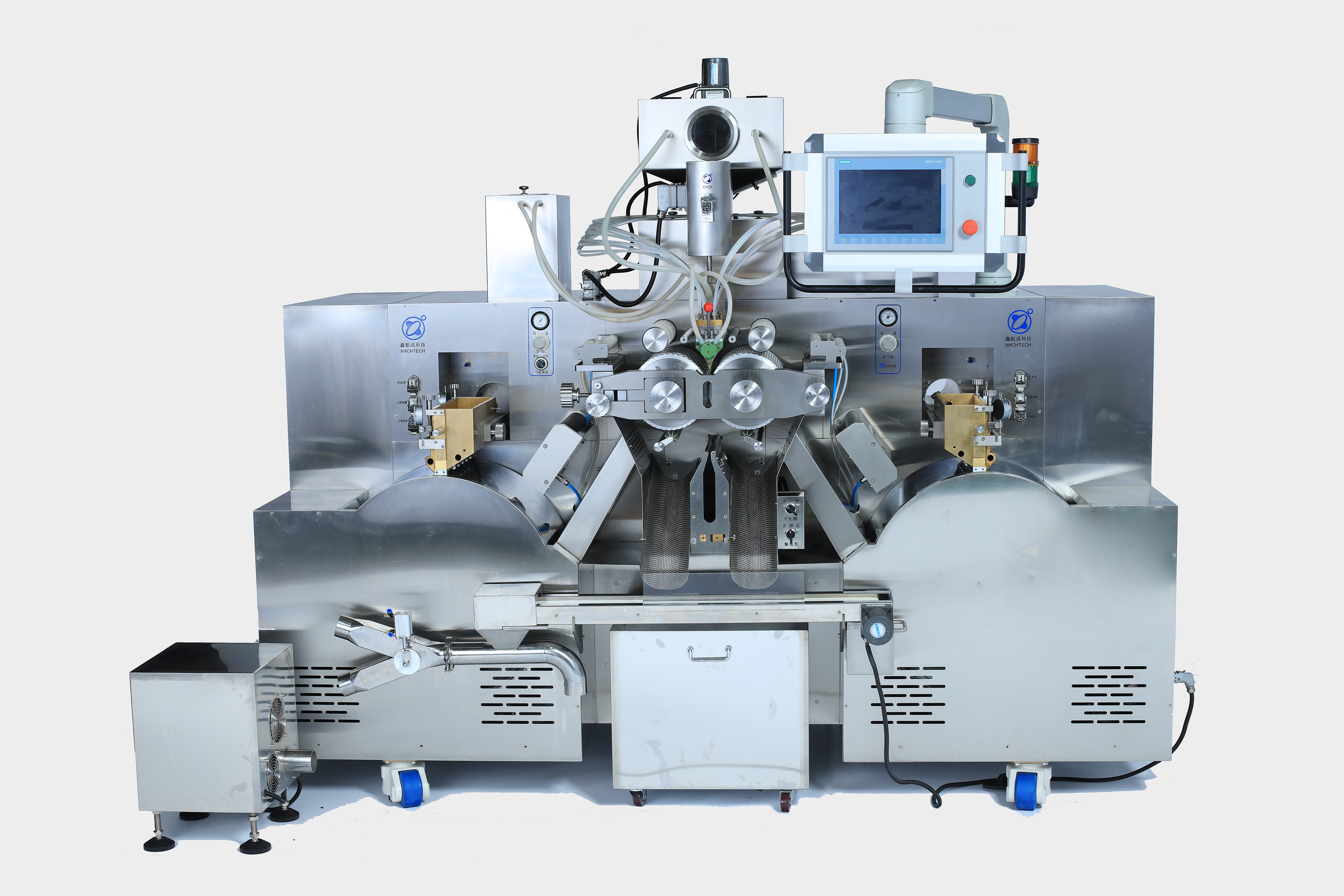

الميكانيكا الأساسية: كيف تعمل آلة تغليف الكبسولات الطرية

يعتمد إنتاج الكبسولات الطرية الحديثة بشكل كبير على التشغيل المستمر دون انقطاع. يستخدم معيار الصناعة آلة تغليف القالب الدوارة . تعمل هذه المعدات المتطورة للغاية على تشكيل الكبسولات وتعبئتها وإغلاقها في نفس الوقت بحركة واحدة سلسة.

مبدأ القالب الدوار

تعتبر طريقة القالب الدوار فعالة بشكل استثنائي. يتم تغذية شريطين مسطحين من الجيلاتين إلى الأسفل في مجموعة من القوالب الدوارة المزدوجة. تتميز لفات القالب هذه بتجويفات مطابقة تمامًا تم تشكيلها وفقًا للتفاوتات المجهرية. عندما تدور معًا، فإنها تتمدد وتشكل غلاف الكبسولات الطرية. وفي اللحظة المحددة التي يلتقي فيها نصفا القشرة، تقوم مضخة متخصصة بحقن الحشوة السائلة. الحرارة والضغط الميكانيكي يغلقان الكبسولة على الفور.

عملية الإنتاج خطوة بخطوة

يساعدك فهم هذه العملية على تحديد نقاط الفشل المحتملة مبكرًا.

1. تحضير الجيلاتين وتشكيل الشريط: يقوم المشغلون بضخ الجيلاتين الساخن المنصهر في صناديق رش دقيقة. تُلقي هذه الصناديق شرائط موحدة فوق براميل التبريد التي تدور باستمرار. يحدد تجانس الشريط سمك القشرة بشكل كبير. تؤدي الأشرطة غير المتناسقة دائمًا إلى ارتفاع معدلات العيوب وتمزق الكبسولة المبكر.

2. التعبئة والحقن: تستخدم الآلة مضخة إسفينية ذات إزاحة موجبة. يقوم بحقن جرعات دقيقة للغاية من مادة التعبئة بين الأشرطة المتقاربة. يمكن أن تشتمل مواد الحشو على زيوت بسيطة أو معاجين كثيفة أو معلقات نباتية معقدة. يتم تسخين الإسفين نفسه لتليين الجيلاتين قليلاً قبل الحقن مباشرة.

3. الختم والقطع: تطبق لفات القالب حرارة وضغطًا يتم التحكم فيه بدقة. إنهم يغلقون نصفي الشريط معًا بإحكام. تقوم الحواف المرتفعة والحادة لتجويف القالب بقطع الكبسولة النهائية بعيدًا عن شبكة الجيلاتين المحيطة بها في نفس الوقت.

4. التفريغ: تسقط الكبسولات المشكلة من نسيج الجيلاتين في مجرى التجميع المخصص. ثم ينتقلون بعد ذلك إلى الحزام الناقل للتجفيف الأولي. تنتقل شبكة الجيلاتين المثقبة المتبقية إلى محطة إعادة التدوير لاستعادة المواد.

أفضل الممارسات: قم دائمًا بمعايرة توقيت المضخة الإسفينية قبل بدء دفعة جديدة. يتسبب توقيت الحقن المنحرف في حدوث تسرب شديد ويؤدي إلى إضعاف الختم المحكم.

المكونات الأساسية لخط الإنتاج الكامل

نادرًا ما يكون شراء المُغلف الرئيسي كافيًا لبدء الإنتاج. تتطلب المنشأة عالية الأداء عملية تصنيع كبسولات هلامية متكاملة تمامًا . أنت بحاجة إلى أنظمة دعم واسعة النطاق لإعداد المواد والتشطيب النهائي.

المعالجة الأولية (التحضير)

يجب عليك تحضير كل من مادة القشرة والسائل الأساسي بشكل لا تشوبه شائبة. تتطلب خزانات ذوبان وخلط الجيلاتين سترات حرارية دقيقة للحفاظ على تدرجات درجة الحرارة الصارمة. كما أنها تحتاج إلى قدرات قوية لتفريغ الهواء. يزيل هذا الفراغ فقاعات الهواء الدقيقة المحاصرة من كتلة الجيلاتين اللزجة. تقوم خزانات تحضير الأدوية بخلط المكونات الصيدلانية الفعالة مع الزيت الحامل المختار. أنها تستخدم المجانسات عالية القص لمنع ترسيب الجسيمات.

وحدة التغليف

تشكل هذه الوحدة القلب النابض للعملية بأكملها. تتحكم الأساسية آلة تغليف الكبسولات الطرية في معلمات الجرعات الحرجة. فهو يتطلب أنظمة تشحيم وتبريد فورية ومخصصة. تقوم الوحدات المتقدمة بإدارة درجات حرارة أسطوانة التبريد بدقة باستخدام مبردات إعادة التدوير الخارجية. يعمل هذا على تثبيت شريط الجل المصبوب حديثًا بسرعة قبل أن يصل إلى القالب.

المعالجة النهائية (التجفيف والفحص)

تحتوي الكبسولات الطازجة على كميات زائدة من الرطوبة. فهي هشة للغاية وعرضة للأضرار الجسدية. توفر المجففات المضمنة تقليلًا سريعًا للرطوبة الأولية. تمنع حركة التدحرج اللطيفة تشوه الكبسولة أثناء مرحلة النقل الضعيفة. بعد ذلك، تقوم أنفاق التجفيف أو صواني المعالجة المتخصصة بالتعامل مع عملية المعالجة النهائية البطيئة. وأخيرًا، تعمل أجهزة الفحص البصري الآلي أو جداول الفرز اليدوية على تحديد وإزالة المتسربات والتوائم والأشكال الخاطئة.

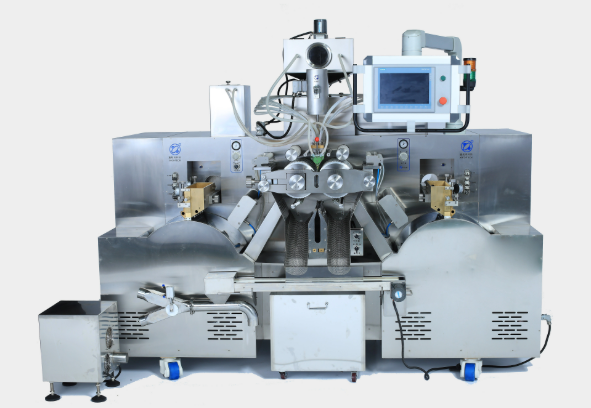

أنواع معدات إنتاج الكبسولات: مطابقة مقياس الماكينة لاحتياجات العمل

تختلف مساحة المنشأة والمتطلبات التجارية بشكل كبير. يجب عليك تحديد معدات إنتاج الكبسولات التي تتوافق مع أهدافك الإنتاجية المحددة. يقوم المصنعون عادة بتصنيف هذه الآلات إلى ثلاث فئات متميزة.

آلات البحث والتطوير والمختبرات

هذه آلات مضغوطة للغاية وذات قالب فردي مصممة لبيئات الاختبار. إنها تتميز بالتغييرات اليدوية والحد الأدنى من مساحة المنشأة. أنها تستهلك القليل جدا من الطاقة الكهربائية.

• الأفضل لـ: اختبارات الصياغة الصارمة والتجارب السريرية في المراحل المبكرة.

• حالة الاستخدام المثالية: إنتاج مواد مغذية عالية التخصص ومنخفضة الحجم.

• القيود: لا يمكنها مطلقًا الحفاظ على سرعات الإنتاج التجاري السريعة. إنهم يفتقرون إلى قدرة التبريد للتشغيل المستمر.

الآلات التجارية متوسطة الحجم والتجريبية

توفر هذه الوحدات جسرًا عمليًا للإنتاج الضخم. إنها تتميز بضوابط إلكترونية شبه آلية وأنظمة أدوات معيارية للغاية.

• الأفضل لـ: منظمات التصنيع التعاقدية سريعة النمو (CMOs).

• حالة الاستخدام المثالية: العلامات التجارية التكميلية الراسخة التي جلبت الإنتاج الذي تم الاستعانة بمصادر خارجية إليه سابقًا داخل الشركة.

• توقعات الإنتاج: إنها تقدم باستمرار عائدًا متوازنًا يتراوح بين 30.000 إلى 50.000 كبسولة في الساعة. أنها توفر توازن ممتاز بين التكلفة والأداء.

الأنظمة التجارية ذات الحجم الكبير

تمثل هذه الأنظمة الشاملة القمة المطلقة للإنتاج الآلي. إنها تتميز بتكامل PLC مؤتمت بالكامل ومشعبات التشحيم التلقائي. تشتمل العديد من النماذج المتقدمة على إمكانات التنظيف المكاني (CIP).

• الأفضل لـ: مرافق تصنيع الأدوية المستمرة على مدار الساعة طوال أيام الأسبوع.

• حالة الاستخدام المثالية: العلامات التجارية العالمية للمكملات الغذائية واسعة النطاق والتي تتطلب كميات هائلة من الإنتاج اليومي.

• توقعات الإنتاج: إنهم ينتجون بسهولة أكثر من 100000 كبسولة في الساعة. إنها تحافظ على الدقة الصارمة حتى في أقصى سرعات التشغيل.

معايير التقييم الرئيسية: كيفية وضع قائمة مختصرة للمعدات

إن اختيار آلات التغليف المناسبة يحدد ربحيتك على المدى الطويل. لا تنظر فقط إلى الحد الأقصى من الناتج النظري. يجب عليك إجراء تقييم نقدي للجودة الهندسية وطول عمر المواد ومعايير الامتثال.

دقة الأدوات واتساق العائد

تؤثر تفاوتات لفة القالب بشكل مباشر على سماكة التماس الكبسولة. تؤدي الأدوات المصنعة بشكل سيء بطبيعتها إلى ارتفاع معدلات التسرب. إنه يزيد بشكل كبير من نفايات المواد الخام باهظة الثمن. ابحث عن الشركات المصنعة التي تقدم تصنيعًا فائق الدقة على مستوى الطيران. تضمن الأدوات المتسقة وجود ختم كبسولة قوي وموحد. يمنع الكبسولات من التمزق أثناء التعبئة أو النقل.

أوقات التغيير ومرونة الأدوات

يمكن أن تؤدي التغييرات المتكررة في صياغة المنتج إلى توقف خط الإنتاج الخاص بك بشدة. قم بتقييم مدى السرعة التي يمكن للمشغل من خلالها تبديل لفات القالب الثقيلة. راقب بعناية الوقت اللازم لتغيير وإعادة تنظيم المضخات الإسفينية. يجب أن يكون الانتقال من كبسولة بيضاوية 500 ملغ إلى كبسولة مستطيلة 1000 ملغ سلسًا. تعمل عمليات التبديل الميكانيكية الأسرع على تحسين وقت التشغيل التشغيلي الإجمالي بشكل مباشر.

أنظمة الأتمتة والتحكم

تتطلب التطبيقات الصيدلانية والغذائية الحديثة سلامة البيانات الإلكترونية بشكل صارم. تأكد من أن الماكينة تتميز بشاشات لمس قوية ومتوافقة مع 21 CFR Part 11 PLC. أنت في حاجة ماسة إلى إدارة آمنة للوصفات ومسارات تدقيق إلكترونية غير قابلة للتغيير. تمنع عناصر التحكم المضمنة هذه تغييرات المعلمات غير المصرح بها أثناء التشغيل. إنها تعمل على تبسيط عمليات تدقيق الامتثال التنظيمي الإلزامية بشكل كبير.

تكنولوجيا التشحيم الجزئي

تقوم الآلات التقليدية بنقع شريط الجيلاتين حرفيًا في الزيت المعدني المخصص للطعام. تتطلب هذه الطريقة القديمة تنظيفًا مكثفًا ومكثفًا للعمالة بعد الإنتاج. تستخدم الآلات المتقدمة تقنية التشحيم الدقيقة الدقيقة للغاية. يقومون بتطبيق كميات مجهرية من الزيت أثناء مرحلة تشكيل الشريط. وهذا يقلل بشكل كبير من تكاليف التنظيف الكيميائي. كما أنه يقلل بشكل ملحوظ من أوقات تجفيف الكبسولة النهائية.

cGMP والامتثال للمواد

تفرض الهيئات التنظيمية العالمية معايير صارمة للغاية للاتصال المادي. يجب عليك التأكد بشكل نهائي من أن جميع الأجزاء الملامسة للمنتج تستخدم الفولاذ المقاوم للصدأ 316L المصقول بدرجة عالية. يجب أن تستخدم الحشيات الطرفية والأختام الهيدروليكية مواد غذائية معتمدة من إدارة الغذاء والدواء. تحقق من شهادات المواد هذه بدقة قبل تقديم أي طلبات شراء للمعدات الرئيسية. تأكد من أن البائع يوفر الوثائق الكاملة لمؤهلات التثبيت والمؤهلات التشغيلية (IQ/OQ).

مخاطر التنفيذ وقيود المنشأة

حتى الأكثر تقدمًا آلة الكبسولات الناعمة سوف تفشل بشكل مذهل في منشأة سيئة الإعداد. يجب عليك توقع المخاطر التشغيلية بشكل استباقي. وهذا يضمن إطلاق منتج سلس ومربح.

القيود البيئية للمنشأة

يتطلب إنتاج الكبسولات الطرية ظروفًا مناخية يتم التحكم فيها بشكل صارم. يجب أن تظل درجة حرارة الغرفة المحيطة دائمًا بين 20-22 درجة مئوية. يجب أن تظل الرطوبة النسبية ثابتة بشكل استثنائي، بين 20-40%. يعد الاعتماد على تكييف الهواء التجاري القياسي خطأً فادحًا. غالبًا ما تحتاج إلى مزيلات رطوبة العجلات المجففة المتخصصة. الفشل في ترقية أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) يؤدي دائمًا إلى كارثة. سوف تصبح الكبسولات الخاصة بك لزجة للغاية أو هشة للغاية، بغض النظر عن جودة الجهاز. تظل السيطرة البيئية المناسبة غير قابلة للتفاوض على الإطلاق.

المتطلبات الإضافية المخفية

لا تقلل من شأن متطلبات المرافق الداعمة. يتطلب الإعداد الأولي لديك مبردات مياه صناعية قوية لتبريد براميل الصب. تحتاج أيضًا إلى ضواغط هواء عالية السعة وخالية من الزيت لتشغيل مكونات الماكينة الهوائية. علاوة على ذلك، تظل أنظمة استعادة الجيلاتين ضرورية لتقليل هدر المواد الباهظة الثمن. يجب أن يستوعب تصميم منشأتك بسلاسة استهلاك الطاقة الثقيلة ومتطلبات المساحة المادية لهذه المرافق.

خبرة المشغل مقابل تعقيد الماكينة

من المؤكد أن الآلات الآلية للغاية تقلل من الأخطاء اليدوية الشائعة. ومع ذلك، فمن الطبيعي أن يطرحوا تحديات تشغيلية جديدة تمامًا. إنهم يحتاجون إلى فنيين ذوي مهارات عالية وذوي كفاءة فنية للإعداد اليومي واستكشاف الأخطاء وإصلاحها. في حالة فشل جهاز استشعار الضغط الرقمي، يجب أن يعرف المشغلون لديك كيفية تشخيصه بالضبط. استثمر بكثافة في التدريب الفني المستمر. قم بتطوير إجراءات التشغيل القياسية الشاملة (SOPs) لكل مكون على حدة في الماكينة.

الصيانة ودعم صانعي القطع الأصلية

يؤدي توقف الماكينة غير المتوقع إلى تدمير جداول الإنتاج المخطط لها تمامًا. يجب عليك إعطاء الأولوية لبائعي المعدات الذين يقدمون قطع غيار محلية موثوقة للغاية. أنت في حاجة ماسة إلى خدمات إصلاح الأدوات وإعادة شحذها بسرعة لا تصدق. يعمل الدعم الفني المستجيب للشركة المصنعة للمعدات الأصلية (OEM) على تقليل التأخير غير المتوقع بشكل كبير. قم بوضع جدول صارم للصيانة الوقائية اليومية مباشرة بعد التثبيت النهائي.

خاتمة

يعمل مغلف الكبسولات الطرية كأداة دقيقة للغاية. إنه يحدد بشكل مباشر جودة وربحية منتجات الجرعات السائلة الخاصة بك. اعتمد قرار الشراء النهائي على المحاذاة المنطقية. قم بمطابقة البنية التحتية لمنشأتك ومتطلبات الصياغة مع قدرات الماكينة. تأكد دائمًا من أن البائع يتمتع بسجل حافل من دعم ما بعد التثبيت. لا تضع اللمسات الأخيرة على أمر الشراء بشكل أعمى. اطلب إجراء اختبار قبول المصنع الشامل (FAT). وبدلاً من ذلك، اطلب تشغيلًا تجريبيًا باستخدام مادة التعبئة المحددة الخاصة بك. يمنع هذا النهج الاستباقي المفاجآت المكلفة ويضمن النجاح التشغيلي على المدى الطويل.

التعليمات

س: ما هو الفرق بين آلة كبسولات الجيلاتين الصلبة وآلة تغليف الكبسولات الطرية؟

ج: تقوم آلات الجيلاتين الصلبة بملء الأصداف الجاهزة المكونة من قطعتين بمساحيق أو حبيبات جافة. تقوم آلة الكبسولات الطرية بتكوين الغلاف بشكل مستمر من شريط الجيلاتين السائل. فهو يقوم بحقن حشوة سائلة أو شبه صلبة، مما يؤدي إلى إغلاق الكبسولة بإحكام في خطوة واحدة متزامنة.

س: ما هي المساحة التي يتطلبها خط تصنيع الكبسولات الطرية الكاملة؟

ج: يتطلب الخط التجاري عالي السعة مساحة أرضية كبيرة. تحتاج عادةً إلى 1500 إلى 2500 قدم مربع. يستوعب هذا المُغلف الرئيسي، وخزانات الصهر، والمبردات، والمجففات، وأنفاق المعالجة. احرص دائمًا على مراعاة الممرات المناسبة للمشغل وقنوات التدفئة والتهوية وتكييف الهواء (HVAC).

س: هل يمكن لآلة الكبسولات الطرية تشغيل أفلام التابيوكا/الكاراجينان النباتية (النباتية)؟

ج: نعم، يمكن للمغلفات الحديثة معالجة الأفلام النباتية. ومع ذلك، فهي تتطلب تعديلات معينة على المعدات. تمتلك المواد الهلامية النباتية لزوجة أعلى وتتطلب درجات حرارة انصهار أعلى. يجب عليك ترقية السترات الحرارية وصناديق الموزعة والمضخات الإسفينية لمنع انسداد المواد.

س: ما هي المهلة القياسية لآلة الكبسولة الناعمة التجارية؟

ج: يجب أن تتوقع مهلة تتراوح من ثلاثة إلى ستة أشهر. يستغرق تخصيص الأدوات، ودمج عناصر التحكم PLC المتخصصة، وإجراء اختبار المصنع وقتًا. سوف تعمل الأنظمة الصيدلانية المعقدة أو متطلبات الشحن الدولية على دفع أوقات التسليم إلى النهاية الأطول.
