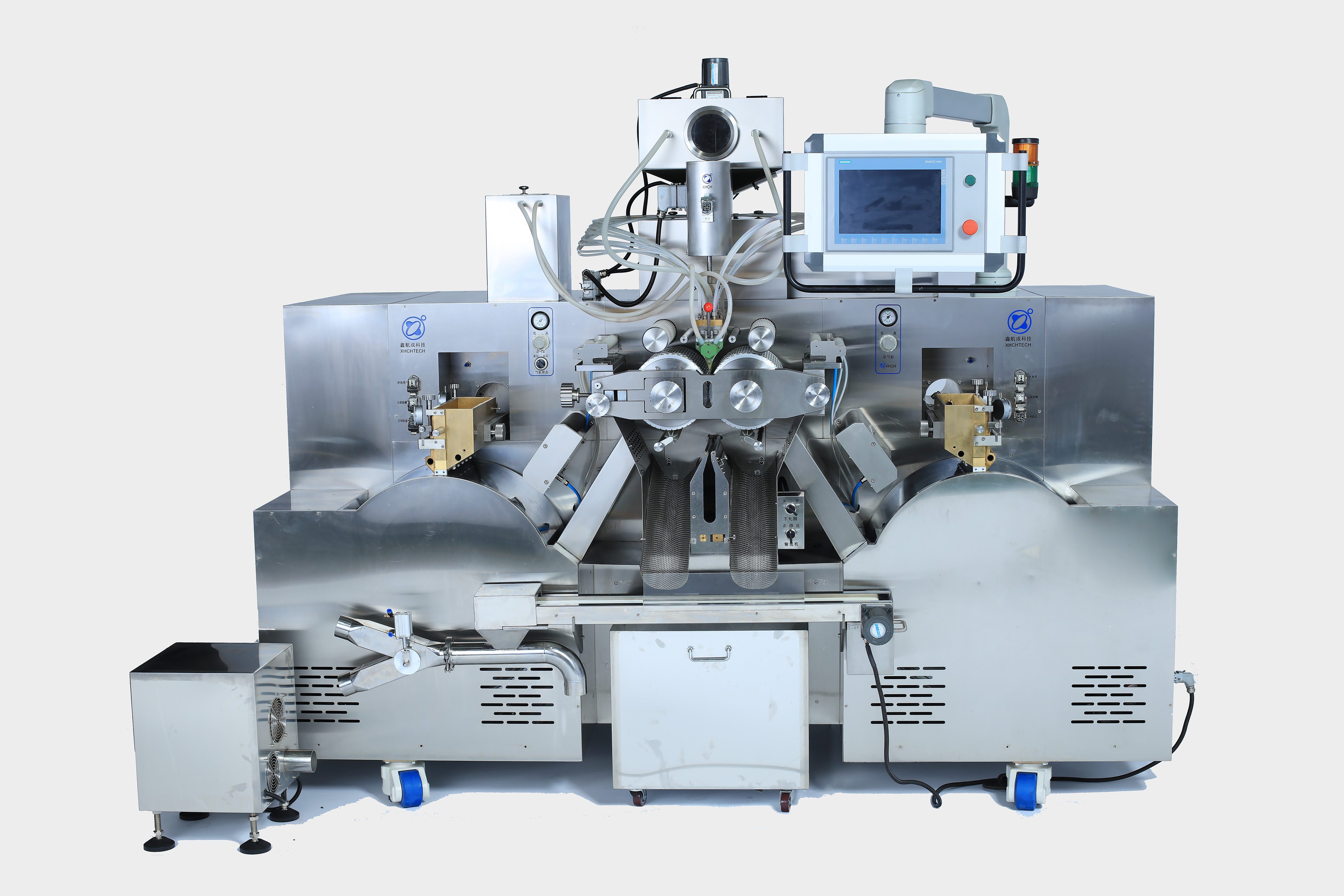

ما هي المعدات اللازمة لتصنيع الكبسولة الناعمة؟

يعد إنشاء خط إنتاج الكبسولات الطرية أو توسيع نطاقه عملية كثيفة رأس المال. فهو يتطلب تزامنًا دقيقًا بين إعداد المواد والتغليف والضوابط البيئية. يواجه المصنعون ضغوطًا هائلة للسيطرة على هذه المتغيرات على الفور. يمتد الإعداد الوظيفي إلى ما هو أبعد من وحدة التغليف الرئيسية. يجب عليك بناء نظام متكامل بإحكام لضمان الاتساق من دفعة إلى أخرى. تعتمد الإنتاجية العالية والامتثال التنظيمي الصارم لـ cGMP على هذا التكامل. يؤدي تجاهل قدراتك المساعدة في كثير من الأحيان إلى حدوث اختناقات خطيرة في المعالجة. كما أنه يؤدي إلى هدر المنتج باهظ الثمن. يقدم هذا الدليل تفصيلاً فنيًا تفصيليًا للآلات المطلوبة. نقوم بتقييم معايير الشراء الأساسية جنبًا إلى جنب مع المتطلبات الأساسية المحددة للمنشأة اللازمة للتنفيذ الناجح. سوف تكتشف بالضبط كيفية تحقيق التوازن بين وحدات المعالجة الخاصة بك. تساعدك هذه المعرفة على تحقيق أقصى قدر من الكفاءة التشغيلية الشاملة.

الوجبات الرئيسية

• يتطلب خط إنتاج الكبسولات الطرية الكامل أربع وحدات معدات أساسية: تحضير الجيلاتين/التعبئة، والتغليف، والتجفيف، والفحص/التشطيب.

• تعتبر آلة تغليف القالب الدوارة هي الأصل الأساسي، ولكن الأنظمة المساعدة (خزانات الصهر، والمجففات) تملي اختناقات الإنتاج الإجمالية.

• إن التحكم البيئي (HVAC) لا يقل أهمية عن الآلات؛ يتطلب تجفيف الكبسولات الطرية معايير صارمة لدرجة الحرارة والرطوبة النسبية.

• يجب أن يعطي تقييم المشتريات الأولوية لأوقات تغيير الأدوات، ودقة الجرعة، وتكامل cGMP على سرعات الإخراج النظرية الأولية.

1. الوحدات الأساسية لنظام تصنيع الكبسولة الكامل

غالبًا ما يؤدي شراء آلة تغليف مستقلة إلى اختناقات هائلة في المعالجة. لا يمكنك تشغيله بكفاءة دون مطابقة القدرات المساعدة. تتسبب المعدات غير المتطابقة بشكل مباشر في خسارة جسيمة للمنتج. يجب على المشترين أن ينظروا إلى أرضية الإنتاج على أنها نظام بيئي مستمر. تعتمد كل مرحلة بشكل كبير على مخرجات الخطوة السابقة. إذا لم تتمكن سعة التجفيف الخاصة بك من التعامل مع سرعة المغلف، فستتوقف العمليات حتماً. أنت بحاجة إلى نظام تصنيع كبسولة متزامن بالكامل لتحقيق النجاح.

يعمل النظام البيئي الإنتاجي الوظيفي على أربع مراحل متميزة. إن تقسيم العملية إلى وحدات محددة يساعد المديرين على تحديد نقاط الفشل المحتملة مبكرًا.

1. الوحدة 1: التحضير. تعمل هذه الأنظمة على إذابة الجيلاتين وخلط مادة التعبئة النشطة. يمكن أن تكون التعبئة سائلة أو معلقة أو معجون.

2. الوحدة 2: التغليف. هذه هي الآلية الأساسية. يتلاقى شريط الجل ومواد التعبئة هنا لتشكل الكبسولة الفعلية.

3. الوحدة 3: التجفيف. وهذا يستلزم عملية إزالة الرطوبة متعددة المراحل. إنها تستخدم كلاً من التقليب الديناميكي واستراحة الدرج الثابتة.

4. الوحدة الرابعة: التشطيب والفحص. تقوم هذه الأنظمة النهائية بتنظيف وفرز والتحقق من الجودة. أنها تضمن أن الكبسولات تلبي المعايير قبل التعبئة والتغليف بالجملة.

سيؤدي الفشل في الاستثمار بشكل مناسب في الوحدة 1 أو الوحدة 3 إلى شل الوحدة 2. ويجب على المشغلين مواءمة معدلات الإنتاجية عبر الوحدات الأربع جميعها.

2. تحضير الجيلاتين والتعبئة: الآلات المساعدة الأساسية

تحدد مرحلة التحضير الجودة النهائية لقذيفة الكبسولة ومحتوياتها. يجب عليك تحضير كلا العنصرين بدقة قبل وصولهما إلى آلة التغليف. لزوجة الجيلاتين غير المتناسقة أو المكونات النشطة المختلطة بشكل سيئ سوف تدمر الدفعة بأكملها.

خزانات صهر الجيلاتين

تخدم هذه الوحدات وظيفة متخصصة للغاية. وهي عبارة عن خزانات من الفولاذ المقاوم للصدأ مغلفة وقابلة للتفريغ. يستخدمها المشغلون لخلط مسحوق الجيلاتين والماء النقي والمواد البلاستيكية مثل الجلسرين. يسمح التصميم المغلف بتدوير الماء الساخن وإذابة الخليط بالتساوي.

عند تقييم هذه الدبابات، هناك العديد من المواصفات الرئيسية التي تتطلب اهتمامك. توحيد التدفئة غير قابل للتفاوض. البقع الباردة تخلق كتلًا في كتلة الجل. أنت أيضًا بحاجة إلى قدرة ضغط فراغ قوية. تقوم أنظمة التفريغ بنزع الهواء بشكل حاسم. يقومون بإزالة فقاعات الهواء المجهرية من الخليط. تسبب الفقاعات نقاط ضعف وتسربات في غلاف الكبسولة النهائي. وأخيرا، تحليل تصميم المحرض. يجب أن تقوم بكشط جدران الخزان بشكل نظيف لمنع تراكم المواد.

أنظمة تحضير مواد التعبئة

أنت بحاجة إلى معدات معالجة متخصصة لتحضير المكونات الصيدلانية الفعالة (API) أو المواد الغذائية. تعتمد الآلية المحددة كليًا على صيغتك.

• المتجانسات المضمنة: تقوم بمزج السوائل ذات الأساس الزيتي بسلاسة.

• الخلاطات عالية القص: تتعامل هذه الآلات مع تركيبات أكثر سمكًا وتعقيدًا بكفاءة.

• المطاحن الغروية: إنها ضرورية للغاية لملء المعلق. يقومون بطحن الجزيئات الصلبة إلى أحجام مجهرية. ستمنع الجزيئات الكبيرة إبر الحقن الدقيقة أثناء التغليف.

الاستثمار في أنظمة الخلط عالية الجودة يمنع التوقف عن العمل المكلف. تتدفق المعلقات المطحونة بشكل صحيح بسلاسة من خلال آلات التغذية الخاصة بك.

التخزين والنقل الحراري

يمثل نقل الكتلة الهلامية المجهزة تحديًا لوجستيًا آخر. يجب عليك الحفاظ على اللزوجة المثلى أثناء النقل. تمنع أنابيب النقل الساخنة الجيلاتين من التصلب قبل الأوان. توفر الدبابات المتنقلة منطقة عازلة حيوية. يقومون بتخزين كتلة الجل الجاهزة للاستخدام في درجات حرارة محددة. تقع هذه الخزانات بجوار المُغلف الرئيسي، مما يضمن إمدادًا ثابتًا دون انقطاع.

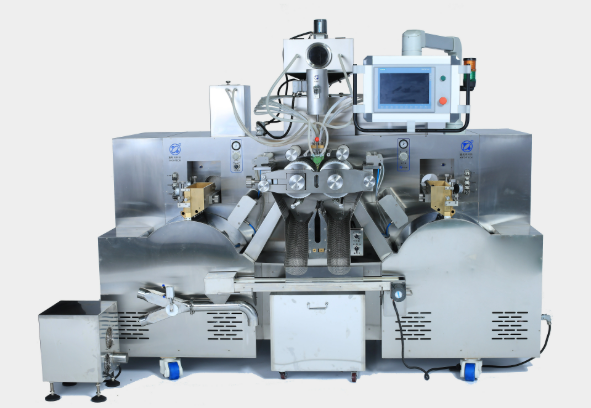

3. قلب الإنتاج: معدات إنتاج الكبسولات الطرية (عملية القالب الدوارة)

تعمل عملية القالب الدوار كمحور مركزي للعملية بأكملها. تجمع هذه الآلة فعليًا القشرة والمكونات النشطة معًا. يقوم بتحويل كتلة الجيلاتين الدافئة إلى شريطين مسطحين. تقوم الآلة بتغذية هذه الأشرطة من خلال لفات القالب ذات الدوران المعاكس. وفي الوقت نفسه، تقوم مضخة الإزاحة الإيجابية بحقن مادة التعبئة النشطة مباشرة بين الأشرطة. يؤدي الضغط الناتج عن لفات القالب إلى قطع الكبسولة وإغلاقها على الفور.

المكونات الرئيسية للتقييم

يجب عليك تقييم مكونات ميكانيكية محددة عند اختيار معدات إنتاج الكبسولات الطرية . لا تنظر ببساطة إلى سرعات الإخراج النظرية.

• مضخة الدواء: هذه الوحدة تحدد دقة جرعتك. يجب أن تتميز بقدرات التعديل الجزئي. المضخات الدقيقة تمنع هبة API باهظة الثمن. كما أنها تمنع الجرعات المنخفضة الخطيرة.

• الأدوات (Die Rolls & Wedge): تحدد هذه الأدوات شكل الكبسولة وحجمها. كما يضمن سلامة الختم. تتسبب لفات القالب سيئة التشكيل في حدوث تسربات ومنتجات مشوهة.

• صناديق الموزعة وبراميل التبريد: يحدد صندوق الموزعة سمك الشريط. تبدأ أسطوانة التبريد عملية المعالجة الأولية. إذا تقلبت درجة حرارة الأسطوانة، يصبح الشريط إما هشًا جدًا أو لزجًا جدًا.

الأتمتة وتكامل HMI

يتطلب التصنيع الحديث أتمتة قوية. لا يمكن للمشغلين الاعتماد على تعديلات الاتصال اليدوية وحدها. تتميز الأنظمة المتطورة بشاشات تعمل باللمس تعتمد على PLC. أنها تسمح بإدارة الوصفة بسلاسة. يمكن للمشغلين حفظ معلمات محددة لمنتجات مختلفة. تعمل التعديلات التلقائية لسمك الشريط على تقليل الأخطاء البشرية بشكل كبير. علاوة على ذلك، يجب أن تشتمل معداتك الصيدلانية على مسارات تدقيق آمنة. يعد الامتثال لـ 21 CFR الجزء 11 إلزاميًا للإنتاج الطبي الخاضع للتنظيم. يسجل هذا البرنامج كل تعديل يقوم به أي مشغل.

4. مرحلة التجفيف: المجففات وأنفاق المعالجة

يمثل التجفيف أطول مرحلة في تصنيع الكبسولات الطرية. وهو دائمًا تقريبًا عنق الزجاجة الأكثر شيوعًا في المنشأة. كثيرًا ما يقلل مخططو المرافق من أهمية المتطلبات المكانية لهذه المرحلة. يتطلب العلاج المناسب وقتًا ومساحة واسعة وظروفًا جوية يتم التحكم فيها بشكل صارم.

نقسم عملية إزالة الرطوبة إلى مرحلتين متميزتين.

مقارنة مراحل تجفيف الكبسولات الطرية

التجفيف الأولي (مجففات الملابس)

تسقط الكبسولات مباشرة في المجففات بعد الخروج من لفات القالب. تلتقط هذه السلال الدوارة الكبسولات الناعمة والهشة. تعمل عملية التدحرج على إزالة الرطوبة السطحية بسرعة. يزيل حوالي 20% إلى 30% من إجمالي محتوى الماء. هذه المرحلة تعطي الكبسولة شكلها الدائم. عند تقييم مجففات الملابس، ابحث عن محركات متغيرة السرعة. أنت تريد أيضًا طلاءات مضادة للالتصاق داخل السلال. تساعد المنافيخ المدمجة على تحريك الهواء الجاف عبر الكبسولات بكفاءة.

التجفيف الثانوي (أنفاق/صواني التجفيف)

بعد التقليب، ينقل العمال الكبسولات إلى صواني ضحلة متخصصة. يقومون بتكديس هذه الصواني على عربات متنقلة. تدخل العربات إلى أنفاق تجفيف مخصصة. وهذا يشكل تجفيفًا ثابتًا. تبقى الكبسولات هنا لمدة 24 إلى 72 ساعة، اعتمادًا على التركيبة.

تتطلب هذه المرحلة فحصًا صارمًا لمتطلبات المنشأة. أنت بحاجة إلى غرف نظيفة يتم التحكم فيها بشكل كبير للتجفيف الثانوي. يجب أن يحافظ نظام التدفئة والتهوية وتكييف الهواء (HVAC) على درجات حرارة تتراوح بدقة بين 20-24 درجة مئوية. يجب أن تظل الرطوبة النسبية (RH) ثابتة عند نسبة 20% تقريبًا. أي انحراف في الرطوبة النسبية سوف يفسد الدفعة. إذا ارتفعت الرطوبة، تذوب الكبسولات معًا. إذا انخفض منخفضًا جدًا، فسوف يتشقق.

5. معدات التشطيب: الفرز والتنظيف والتفتيش

الكبسولات ليست جاهزة للتغليف عندما تغادر نفق التجفيف. إنها تتطلب عدة خطوات نهائية لضمان السلامة والجاذبية الجمالية. تستخدم عملية التغليف زيتًا معدنيًا صالحًا للطعام لتليين أشرطة الجل. يبقى هذا الزيت على الكبسولات المجففة. يجعلها تبدو غائمة وتشعر بالدهنية.

آلات تلميع / تنظيف الكبسولة

تقوم آلات التلميع بإزالة هذا الزيت المعدني المتبقي بكفاءة. تستخدم بعض الآلات أقمشة ماصة داخل أسطوانة دوارة. ويستخدم آخرون مذيبات غير ضارة لغسل الجزء الخارجي. تبدو الكبسولات النظيفة لامعة وتنزلق بسهولة في عبوات أو زجاجات نفطة. يؤدي تخطي هذه الخطوة إلى رفض الكثير والمستهلكين غير الراضين.

آلات التفتيش

مراقبة الجودة هي خطوة إلزامية. يجب عليك إزالة أي وحدات معيبة.

• الفحص اليدوي: يقوم العمال بتوزيع الكبسولات عبر صناديق الإضاءة المضيئة. يقومون يدويًا باختيار الفقاعات أو المتسربات أو الكبسولات المزدوجة. هذه الطريقة بطيئة وعرضة لإرهاق العين.

• الفرز البصري الآلي: تنتقل العديد من المرافق إلى الأنظمة الآلية. تقوم الكاميرات عالية السرعة بمسح كل كبسولة على حدة. يكتشف البرنامج التشوهات المجهرية. يقوم بإخراج الوحدات المعيبة على الفور باستخدام دفعات مستهدفة من الهواء المضغوط.

المقاسات والدرجات

وأخيرًا، تمر الدفعة عبر أجهزة الفرز الميكانيكية. يرفض المحجمون الكبسولات التي تقع خارج حدود المسموح بها للأبعاد المقبولة. إذا كانت الكبسولة سمينة جدًا أو رفيعة جدًا، فسوف تتسبب في تشويش خطوط التعبئة الأوتوماتيكية لاحقًا. تضمن أدوات القياس أبعادًا مادية موحدة عبر عملية الإنتاج بأكملها.

6. تحديد مصادر الآلات الغذائية: معايير التقييم والقائمة المختصرة

يتطلب شراء معدات تصنيع الكبسولات الناعمة فحصًا صارمًا. لا يمكنك ببساطة طلب جهاز من الكتالوج. يجب عليك تقييم مدى ملاءمة الآلات لواقعك التشغيلي المحدد.

قابلية التوسع مقابل البصمة

يجب عليك مطابقة مخرجات الماكينة مع المساحة المتوفرة لديك في غرفة الأبحاث. تنتج الآلات عالية السرعة عشرات الآلاف من الكبسولات في الساعة. ومع ذلك، فإنها تتطلب آثار تجفيف أكبر بشكل كبير. إذا اشتريت مغلفًا ضخمًا لكن ليس لديك مساحة كافية للدرج، فسيظل الجهاز خاملاً. احسب إجمالي حدودك المكانية قبل النظر إلى أرقام المخرجات.

كفاءة التحول

يقوم المصنعون المتعاقدون بتبديل المنتجات بشكل متكرر. تحدد كفاءة التغيير ربحيتك. قم بتقييم الوقت اللازم لتبديل لفات القالب. احسب المدة التي يستغرقها تنظيف مضخة الدواء. ابحث تحديدًا عن تصميمات المكونات "بدون أدوات". الأنظمة التي يتم تجميعها بدون مفاتيح ربط توفر ساعات من العمل كل أسبوع.

توافق المواد

تتحرك الصناعة بسرعة إلى ما هو أبعد من الجيلاتين الحيواني التقليدي. العديد من العلامات التجارية تطالب ببدائل نباتية. تعمل مواد مثل التابيوكا أو الكاراجينان المرتكز على الأعشاب البحرية بلزوجة مختلفة جدًا. أنها تتطلب درجات حرارة انصهار أعلى بكثير. يجب أن تتعامل أجهزتك مع هذه المواد الهلامية النباتية. ابحث عن صناديق توزيع متخصصة وأنظمة تسخين معدلة لاستيعاب التركيبات النباتية.

دعم البائعين والدهون

إعطاء الأولوية للموردين الذين يقدمون هياكل الدعم الشاملة. اطلب وثائق IQ/OQ (التثبيت والتأهيل التشغيلي) القوية. تثبت هذه الأوراق أن الآلة تعمل كما هو معلن عنها. التأكد من ضمان البائع لتوفر قطع الغيار المحلية. وأخيرًا، أصر على اتباع بروتوكول شامل لاختبار قبول المصنع (FAT). يجب عليك اختبار الجهاز باستخدام المواد الخام الفعلية الخاصة بك قبل أن يغادر منشأة البائع.

خاتمة

يتطلب إطلاق خط إنتاج الكبسولات الطرية بنجاح عقلية شراء شاملة. يجب عليك تحقيق التوازن بين قدرات جهاز التغليف الأساسي الخاص بك والبنية الأساسية المساعدة. يجب أن تتوافق قدرات خزانات الصهر وأنفاق التجفيف بشكل مثالي مع مخرجات المُغلف.

قم بمراجعة منشأتك بشكل شامل قبل طلب عروض الأسعار. تحقق من قدرات التدفئة والتهوية وتكييف الهواء لديك بعناية. قم بقياس القيود المكانية للتأكد من أن العربات تتحرك بحرية. بمجرد أن تفهم حدودك المادية، قم بتوثيق احتياجاتك.

خطوتك التالية المباشرة هي تطوير مواصفات شاملة لمتطلبات المستخدم (URS). قم بتفصيل مواد التعبئة المحددة الخاصة بك داخل هذا المستند. حدد العائد المستهدف الدقيق واحتياجات الامتثال المحددة. قم بتقديم URS هذا إلى الشركات المصنعة للمعدات. ويضمن هذا النهج التفصيلي استجابات لطلب تقديم العروض دقيقة للغاية وقابلة للتنفيذ.

التعليمات

س: ما هي المساحة الأرضية المطلوبة لخط تصنيع الكبسولات الطرية القياسية؟

ج: يتطلب خط الإنتاج القياسي عمومًا مساحة تتراوح بين 1000 و2500 قدم مربع. آلة التغليف الفعلية لها مساحة صغيرة نسبيًا. ومع ذلك، فإن أنفاق التجفيف الثانوية تتطلب مساحة هائلة. تتطلب البنية التحتية للتجفيف عادةً مساحة أكبر بمقدار مرتين إلى ثلاث مرات من مساحة آلات المعالجة الأولية.

س: هل يمكن لنفس المعدات إنتاج الكبسولات الجيلاتينية والنباتية؟

ج: نعم، ولكنه يتطلب تعديلات معينة على الأجهزة. تعمل المواد النباتية عند درجات حرارة أعلى ولزوجة أكثر سمكًا. ستحتاج إلى عناصر تسخين مطورة في أنابيب النقل. تحتاج أيضًا إلى صناديق توزيع متخصصة مصممة خصيصًا لقذف المواد الهلامية النباتية الكثيفة بسلاسة.

س: ما هي المهلة الزمنية النموذجية لنظام تصنيع الكبسولة الكامل؟

ج: تتراوح الجداول الزمنية B2B عادة من 3 إلى 6 أشهر. تعتمد المهل الزمنية بشكل كبير على مستوى التخصيص المطلوب. تؤدي إضافة الأتمتة المتقدمة أو التعديلات النباتية المتخصصة إلى تمديد وقت التصنيع. يضيف اختبار قبول المصنع الشامل (FAT) أيضًا عدة أسابيع إلى جدول التسليم النهائي.

س: ما هي الأدوات المساعدة المطلوبة لتشغيل معدات إنتاج الكبسولات الطرية؟

ج: تتطلب خطوط الكبسولات الطرية مرافق صناعية قوية. أنت بحاجة إلى طاقة كهربائية موثوقة ثلاثية الطور. يجب عليك تركيب نظام تجاري للمياه المبردة لتنظيم براميل التبريد. تتطلب الآلة أيضًا هواء مضغوطًا نظيفًا وخاليًا من الزيت. وأخيرًا، أنت بحاجة إلى وحدة HVAC متخصصة قادرة على الحفاظ على بيئات منخفضة الرطوبة بشكل صارم.
